恩平屠宰厂7.5吨大阳能热水器产品简介

　　太阳能热水系统主要产品有：集热器、保温水箱、管路、水泵、电磁阀和控制柜。

　　恩平屠宰厂7.5吨大阳能热水器联集管式工程机产品：

　　浩通太阳能联集管式工程机产品包括Φ58×1800,工程机集热器支架材料使用优质不锈钢板，强度大，防腐性强，质量符合国家标准。多个方向采用了三角形稳定设计。集热器真空管为横插式，每组50支1.8米Φ58真空管，能较好地吸收太阳能。设计有4个折卸活动地角块，便于整体的移动安装。

　　浩通联集管工程专用机Φ58×1800产品是浩通太阳能公司专为太阳能热水工程设计生产的一款机型，这款机型取消了家用产品的大水箱，采用联集器连接真空管，水箱内瞬时存水量减少，水温上升快;由自然循环改为强制循环，循环更彻底,横插式设计更有利于系统整体排水防冻。

　　Φ58×1800×50G产品参数表：

　　Φ47×1500产品特点：

　　恩平屠宰厂7.5吨大阳能热水器全玻璃三A高效真空管:

　　作为太阳能产品里的动力部分，真空管在太阳能产品里处于不可替代的核心地位，浩通真空管使用的“三靶”镀膜技术超能真空管，采用目前真空管镀膜领先的“干涉镀膜”技术，使真空管整体性能比普通真空管提高了15%。

　　浩通超能真空管技术参数：

　　材料为高硼硅特硬玻璃，吸收率≥93%;

　　发射率≤6%;

　　平热损失≤96w/m2℃;

　　真空度低于5.0x10-3Pa;

　　空管承压：≥0.6mpa;

　　真空管的外形尺寸φ58mm ×1800mm，采用三靶磁控溅射工艺。

　　恩平屠宰厂7.5吨大阳能热水器集热器联接水箱：

　　集热器水箱是冷热水交换的场所，也是热水输出的起源，所接触的水温变化大且频繁，再加上冷水加热后的体积膨胀，因此对水箱选材及焊接工艺都要求很高。浩通太阳能集热器水箱内胆选用SUS304不锈钢板，采用高频滚压焊接和氩弧焊接工艺，利用急速降温和氩气保护的方式减少不锈钢的氧化，并防止了晶间腐蚀。

　　恩平屠宰厂7.5吨大阳能热水器集热器支架：

　　集热器支架采用不锈钢焊接加工，简洁、牢固、抗腐蚀。

恩平屠宰厂7.5吨大阳能热水器工程设计方案

　　1、恩平屠宰厂7.5吨大阳能热水器工程设计方案

　　2、恩平屠宰厂7.5吨大阳能热水器工程项目产品及参数：

　　考虑工程的经济性、能耗，使用效果等综合方面，本工程选用浩通牌Φ58×1800型集热器。

　　产品集热性能及数量计算：

　　正常晴天条件下(日曝辐量≥16000KJ/㎡)，每㎡真空管式太阳能集热器每天可产40℃以上热水(以自来水基础水温15℃计)：春夏季120kg—130kg;秋冬季80kg—100kg;现水温要求70℃故按平均50kg/㎡计算。

　　3、恩平屠宰厂7.5吨大阳能热水器工程主要配套产品及性能参数：

　　⑴保温水箱：配置7.5吨不锈钢保温水箱1个总容量7.5吨

　　⑵循环热水泵：本套系统配备德韩合资威乐牌热水循环泵;

　　⑶电磁阀：系统配备1个电磁阀控制进冷水;

　　⑷电气控制柜：系统配备1台电气控制柜;

　　4、恩平屠宰厂7.5吨大阳能热水器工程系统运行原理：

　　⑴系统的保温水箱配制和基础定位

　　太阳能中央热水系统配装的不锈钢保温水箱均安装在楼面上。

　　⑵系统的进冷水控制

　　太阳能中央热水系统进冷水取消传统的附水箱和浮球阀控制方式进水，采用时间和上、下限液位(双液位)装置控制进水，即每天早上7:30分系统必须进冷水，水箱液位到达上限时，系统停止进水，在用热水过程中，水箱液位低至下限时，系统自动补水，补水至另一液位上限时，系统停止进水。

　　⑶强制循环系统控制

　　本套太阳能系统循环方式为温差式强制循环，强制循环加热系统由微电脑控制，采用可编程定时、定温差进行交换加热，其工作原理为：在微电脑上编程设定强制循环的工作时间(8：00-17：00)，在温差器上编程设定工作温差(+8℃)，在工作时间内，即当集热器的水温高出保温水箱水温8℃时，循环泵启动运行，把水箱底部的低温水输送到集热器加热，而集热器的高温水被顶回水箱顶部，在交换过程中温差回复到2℃时，循环泵停止工作。

　　温差式强制循环系统每天根据太阳的幅射强弱，周而复始地运行，能将系统的热效率在自然循环的基础上提高20%。

广东恩平屠宰厂7.5吨大阳能热水器工程案例图片效果

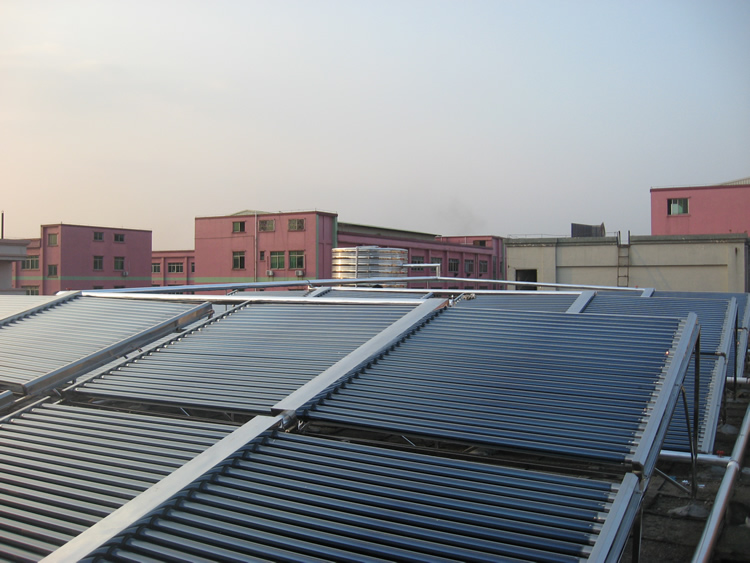

广东恩平屠宰厂7.5吨大阳能热水器工程之太阳能真空管安装效果

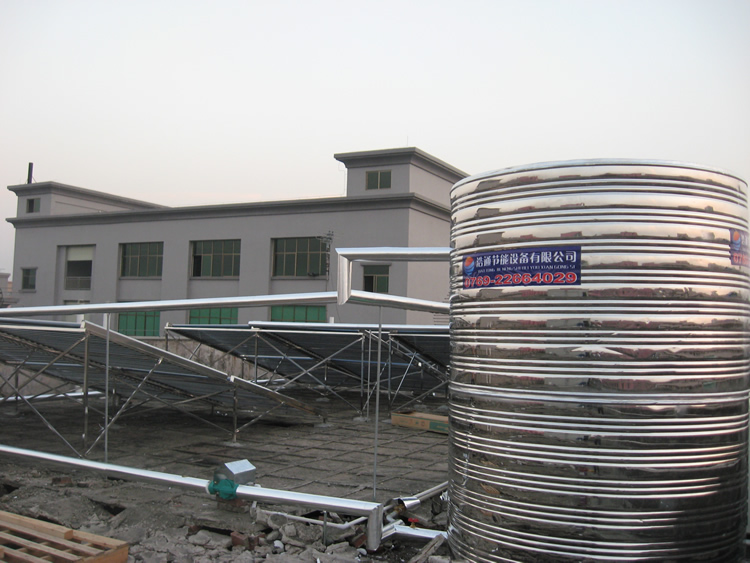

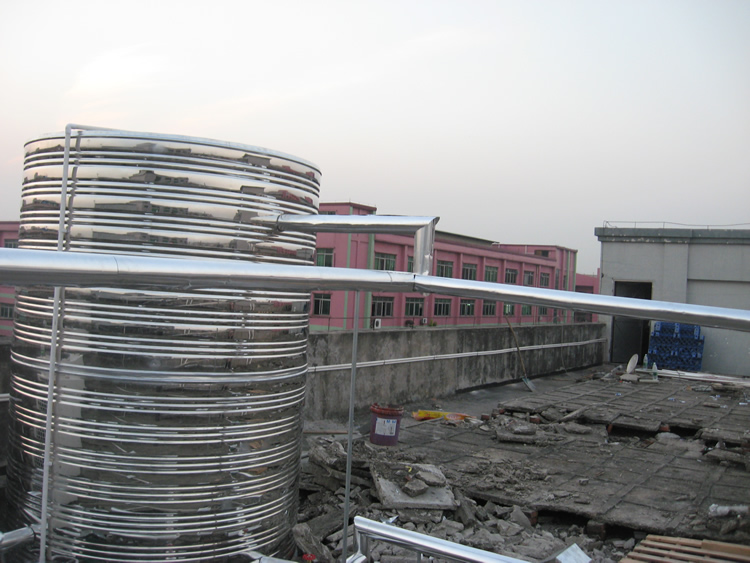

广东恩平屠宰厂7.5吨大阳能热水器工程之水箱及PPR管安装实例

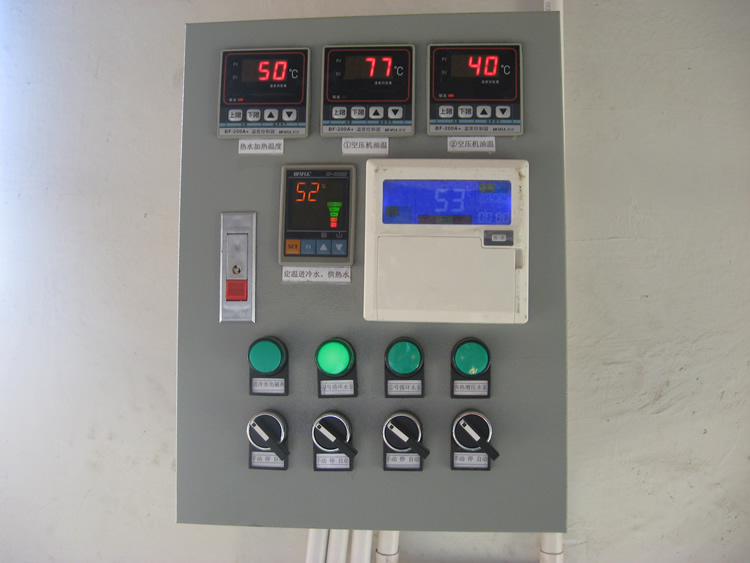

广东恩平屠宰厂7.5吨大阳能热水器工程之系统控制箱

广东恩平屠宰厂7.5吨大阳能热水器工程之水泵安装实例
