　　浩通游泳池太阳能热水系统具体设计：

　　一、浩通游泳池太阳能热水系统方案优势

　　1、解决了室内泳池的热量问题，使泳池内的温度保持在舒适温度，且泳池多在夏季和秋季开放，满足正常使用需求，在其它季节可以满足洗浴用水。

　　2、系统采用板式换热器和泳池进行换热，不影响泳池过滤，消毒和其它设备的使用。

　　二、游泳池太阳能热水系统设计要求

　　游泳池尺寸12.5m×30m，分为3段，每段的水深分别为1.4米、1.6米、1.8米，总容水量约为600m3。泳池室内环境空气温度约为24～26℃。建筑尺寸为50米×18米，朝向为正南。

　　游泳池太阳能热水系统用水要求

　　游泳池要求24小时保证水水温保持在25～27℃;只考虑泳池的热损及每天补充水的热量。

　　当地气象资料

　　1、冷水计算温度：本方案在设计时冷水计算温度取10℃。

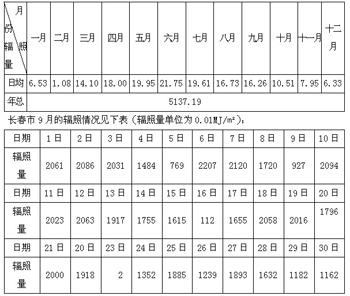

　　2、根据国家气象中心提供的《中国气象辐射资料年册》(2001年)，长春(区站号：54161;东经125o13´;北纬43o54´;观测点海拔高度236.8米)的月日均及年总辐射数据(单位MJ/m2)如下：

　　结合贵方要求，取9月份14日辐射量为设计依据(17.55MJ/m2)

　　三、游泳池太阳能热水系统运行原理图

　　游泳池太阳能热水系统运行原理说明

　　系统均采用双水箱结构，联集管集热器和其中的A水箱通过管路、水泵连接成回路组成集热循环系统。控制系统通过检测集热器和A水箱的温度差值来控制水泵的启动与停止，当集热器探测点的温度和水箱内的温度差达到设定的数值(温差循环启动温度)时，水泵启动，将A水箱中的水送入集热器，同时集热器中的相对高温水流入A水箱，结果导致集热器探测点的温度逐渐降低，A水箱的温度逐渐升高，二者的差值降低到设定数值(温差循环停止温度)时，水泵停止运行，集热器中的水在太阳的辐射下温度又开始升高，当升高到一定值时，又开始下一个循环过程。热水系统就是通过这种强制循环的方式把集热器吸收的太阳能储存到水箱中的。

　　另外B水箱(假定为)为恒温控制水箱，B水箱和A水箱直接连通，B水箱通过辅助锅炉把水箱中的水控制在一定的范围之内，形成一定量的热水储备从而保证随时提供热水，从B水箱中取水使用。A水箱和B水箱之间还进行温差循环，B水箱中的水通过板式换热器与泳池中的水进行循环换热。

　　四、游泳池太阳能热水系统重要项校核计算及说明

　　游泳池太阳能热水系统能耗计算

　　(1)游泳池尺寸12.5m×30m，游泳池总水量约600m3，要求水温保持在25～27℃左右;

　　(2)根据贵方提供的资料，游泳池室内环境空气温度约为25℃。

　　1、游泳池的补充水量选定

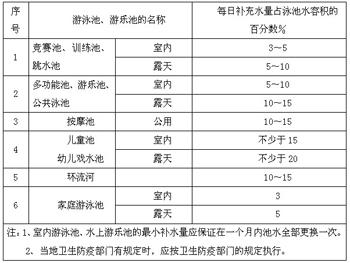

　　一般按下表选取：(《游泳池和水上游乐池给水排水设计规程》CECS14:2002规定)

　　根据泳池性质结合上述标准，设计补充水量为总容积的5%～10%，本方案设计取5%。

　　游泳池水容量为600m3 ;

　　每天补充水量为30m3。

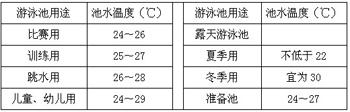

　　2、游泳池池水设计温度

　　水池温度与环境温度有关，如室内游泳池因有完善的采暖空调设施,池水温度25℃左右即可;如果气温较低，池水温度以27℃以上为宜。根据用户的使用要求，选取池水温度为26℃。

　　3、热量计算

　　游泳池水加热所需热量，应为下列各项耗热量的总和：(《游泳池和水上游乐池给水排水设计规程》CECS14:2002规定)

　　a、水表面蒸发和传导损失的热量;

　　b、池壁和池底传导损失的热量;

　　c、管道的净化水设备损失的热量;

　　d、补充水加热需要的热量。

　　详细热量计算过程如下：

　　(1)水表面蒸发损失热量：

　　Qz=a·r(0.0174Vi+0.0229)(Pb-Pc)A(760/B)

　　式中：Qz——游泳池水表面蒸发损失的热量(kJ/h);

　　a——热量换算系数，a=4.1868KJ/Kcal;

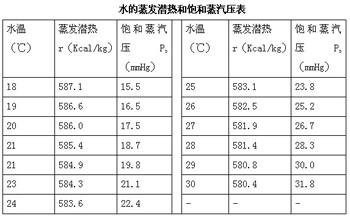

　　r——与游泳池水温相等的饱和蒸汽的蒸发汽化潜热(Kcal/kg);

　　Vi——游泳池水面上的风速(m/s);

　　Pb——与游泳池水温相等的饱和空气的水蒸汽分压力(mmHg);

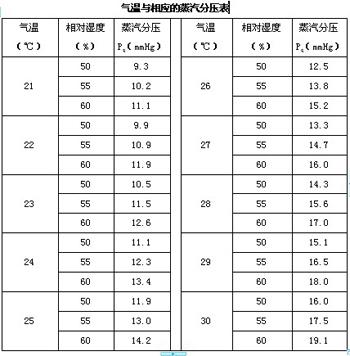

　　Pc——游泳池的环境空气的水蒸汽压力(mmHg);

　　A——游泳池的水表面面积(㎡);

　　B——当地的大气压力(mmHg);

　　将数值代入计算得：

　　Qz=a·r(0.0174Vi+0.0229)(Pb-Pc)A(760/B)

　　=4.18×582.5×(0.0174×0.1+0.0229)×(25.2-14.2)×1050×760/760

　　=247880.8(kJ/h)

　　(2)游泳池的水表面、池底、池壁、管道和设备等传导所损失的热量，应按游泳池水表面蒸发损失热量的15%计算确定，即：

　　Q=247880.8×15%=37182(kJ/h)

　　(3)游泳池补充水加热所需的热量，按下式计算：

　　Qb=qbr(tr-tb)

　　Qb——游泳池补充水加热所需的热量(KJ);

　　——热量换算系数，a=4.1868KJ/Kcal;

　　qb——游泳池每日的补充水量(L),qb=30m3;

　　r——水的密度(kg/L)，r=1kg/L;

　　tr——游泳池水的温度(℃)，tr=26℃;

　　tb——游泳池补充水水温(℃)，tb=10℃;

　　代入数值计算如下：

　　Qb=qbr(tr-tb)=4.18×30×103×1×(26-10)=2006400(kJ/d)

　　将以上各项耗热量相加，即为每天需补充的热量。

　　Qz×24+Q×24+Qb=247880.8×24+37182×24+2006400=8847909(kJ/d)

　　太阳能集热器每天需提供的热量为：8847909kJ

　　直接采光面积计算公式

　　式中：

　　——直接系统集热器总采光面积，㎡;

　　——日均用水量，kg;

　　——储水箱内水的终止温度，℃;

　　——水的定压比热容，4.18kJ/(㎏·℃);

　　——水的初始温度，℃;

　　——当地秋分所在月集热器采光面上月均日辐照量，20360KJ/㎡;

　　——太阳能保证率，1；

　　根据系统使用期内的太阳辐照、系统经济性及用户要求等因素综合考虑后确定;

　　——集热器日平均热效率，国标经验值取0.40～0.55；根据皇明公司的试验资料取值为0.47。

　　——管路及蓄热水箱热损失率，0.15；

　　经计算，得出：AC=1087.79㎡。

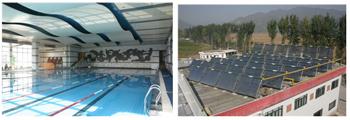

　　五、浩通游泳池太阳能热水工程图片：
