太阳能热水工程系统按运行方式可分为三种：主动循环系统、自然循环系统和直流式系统。洁通热水器资料库在前面已经为大家介绍了主动循环系统，接下来将为大家介绍自然循环系统。

　　一、太阳能热水工程系统基本概念：

　　太阳能热水工程系统是利用太阳辐射能加热水的装置，它主要由集热器、贮水箱、管道、控制设备四部分组成。作为利用太阳能的一个设备整体，也称为太阳能热水装置。目前，在市场上广为销售的家用太阳热水器，同样由集热器、贮水箱、管道、控制设备四部分组成。所以家用太阳热水器，实质上是一个最小的太阳能热水系统，和采光面积几千平方米的大型太阳能热水系统原则上是一样的。在本热水器资料库中所提到的热水系统，不包括家用单台太阳能热水器。

　　二、太阳能热水工程系统按有无换热器可分为：

　　（1）直接系统——直接系统在集热器中直接加热供水;

　　（2）间接系统——间接系统是利用换热器间接加热供水。间接系统同时也是主动循环系统。

　　三、太阳能热水工程系统设计基础知识（二）——自然循环系统

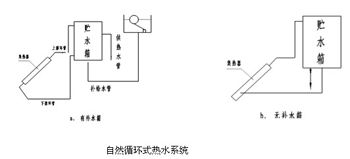

　　自然循环系统是利用传热工质内部的温度梯度产生的密度差所形成的自然对流进行循环的热水系统。这种系统结构简单不需要附加动力，在自然循环中，为了保证必要的热虹吸压头，贮水箱应置于集热器上方，如图所示。

　　运行过程是水在集热器中受太阳辐射能加热，温度升高，加热后的水从集热器的上循环管进入贮水箱的上部，与此同时，贮水箱底部的冷水由下循环管流入集热器，经过一段时间后，水箱中的水形成明显的温度分层，上层水达到可使用温度。用热水时，由补给水箱向贮水箱底部补充冷水，将贮水箱上层热水顶出使用，其水位由补给水箱内的浮球阀控制。

　　这是国内最早采用的一种太阳热水系统。

　　优点：是系统结构简单，运运行安全可靠，不需要辅助能源，管理方便。

　　缺点：是为了维持必要的热虹吸压头，并防止系统在夜间产生倒流现象，贮水箱必须置于集热器（点这里了解更多平板太阳能集热器信息。）的上方。这正是我国目前大量推广应用的热水系统设计。大型太阳热水系统，不适宜采用这种自然循环方式。因为大型系统的贮水箱很大，要将贮水箱置于集热器上方，在建筑布置和荷重设计上都会带来很多问题。
