太阳能热水器结构图与运行原理(各类型太阳能热水器结构图文详解)

　　一、各类型太阳能热水器结构图文详解

　　1、普通真空管太阳能热水器结构图文详解

a、普通真空管太阳能热水器结构图


b、普通真空管太阳能热水箱结构图


c、普通真空管太阳能热水器简单结构图

　　2、阳台壁挂式太阳能热水器结构图文详解

　　3、落水式太阳能热水器结构图文详解

　　4、承压式太阳能热水器结构图文详解

　　5、坡屋面太阳能热水器结构图文详解

　　6、工程用太阳能热水器结构图文详解

　　7、浩通太阳能热水器工程结构图文详解

　　8、太阳能热水器结构图中的元件中英文对照表

　　要明白太阳能热水器结构图，还要看看太阳能热水器结构图中的元件中英文对照表：

　　1、水箱外壳(Water tank shell)

　　2、保温层(Layer for heat preservation)

　　3、水箱内胆(Inner　water tank)

　　4、排气溢流孔(Vent holeand overflow hole)

　　5、密封胶圈(Silicon seal)

　　6、外水箱端盖(End cover of the outer tank)

　　7、防尘圈(A loop of dustproof)

　　8、电加热器预留孔(镁棒安装孔)(Heater)

　　9、真空集热管(Evacuated solar collector tubes)

　　10、进出水孔(Inlet and outlet hole)

　　11、漫反射板(Diffuse flat plate reflector)

　　12、护罩尾托(Tailstock)

　　13、支架(Support)

　　二、普通真空管太阳能热水器结构图与特点简介

　　多台串联可为企事业旅馆、部队、单位集体供水

　　龙头一开、热水即来 —— 温情所至

　　水压特大，可做按摩式洗浴 —— 贵宾待遇

　　多路放水，同时使用 —— 随心所欲

　　三、阳台壁挂式太阳能热水器结构图与特点简介

　　此种阳台壁挂式太阳能热水器外形优美，豪华大方，布局合理，用于解决楼顶不能存放太阳能热水器的优质产品。

　　特点：

　　1、环保自动运行 —— 好

　　2、无任何辅助水箱 —— 真好

　　3、安装不受楼顶结构限制 —— 真是好

　　4、可见缝插针，方便快捷 —— 实在好

　　天承太阳能热水器是咱老百姓的朋友

　　天承“全天候”太阳能热水器

　　每年365天，天天有热水

　　每天24小时，时时可供热

　　天承太阳能热水器小康家庭必不可缺的产品

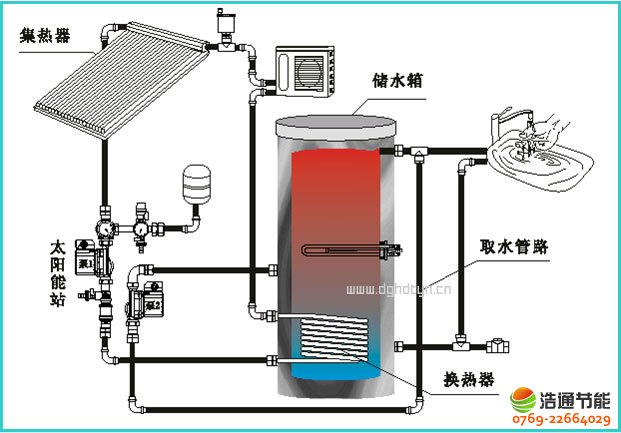

　　四、太阳能热水器各结构元件运行原理详细

　　太阳能热水器原理说复杂也不复杂其主要包括：吸热、循环、保温三大结构原理，下面是太阳能热水器原理图片与文字解说，可以让大家更容易了解。

　　1、太阳能热水器集热器吸热原理

　　太阳能热水器的集热器表面有一特殊的涂层，此涂层对太阳能可见光范围具有很大的吸收率，吸收为热以后，集热器的散热热辐射波长在长波范围，该涂层对长波的发射率很低，这样就有效的“滞留”了太阳能的热量。

　　2、太阳能热水器循环原理

　　利用冷水比热水密度大，冷水下沉，热水上升，形成自然对流循环、使水箱中的水逐渐变热，达到顾客满意的水温为止。当太阳强度不足以满足循环需要的时候，可以在水循环闭路加一水泵，实现强制循环。

　　3、太阳能热水器保温原理

　　太阳能保温水箱和其它保温水箱一样，是储存热水的容器。因为太阳能热水器只能白天工作，而人们一般在晚上才使用热水，为了使白天生产的热水在到晚上或隔天使用时保持一定的温度，所以必须通过保温水箱把热水储存起来。保温水箱有三部分组成：外胆、聚氨酯发泡层和不锈钢内胆，其中，聚氨酯发泡层负责太阳能热水器的保温，聚氨酯的保温性能卓越，是目前国内所有建材中导热系数最低(≤0.024)，热阻值最高的保温材料。太阳能热水器的发泡层厚度一般在50mm-70mm之间，实际保温性能则取决于生产厂家的发泡机械、标准化模具和工艺技术水平。

　　4、真空管太阳能热水器工作原理

　　太阳能热水器是由全玻璃真空集热管、保温水箱、支架三大部件组成。其核心集热元件是全玻璃真空集热管，它由两根为同心圆的高硼硅特硬玻璃管组成，内层玻璃外壁采用磁控溅射真空镀膜工艺镀膜，该涂层对太阳光有选择性吸收，其吸收比≥0.92，发射比≤0.09(80℃)，具有高吸收率和低发射率。真空集热管将吸收的太阳辐射转换成热能，利用冷水比热水密度大，冷水下沉，热水上升的特点，在真空管内形成冷水自上而下，热水自下而上的自然循环，使整个水箱中的水温逐步升高，达到一定温度。

　　太阳能热水工程系统最常见的莫过于太阳能了，工厂家庭楼房到处都是，我国这么多年来广泛运用好了太阳能热水器工作原理，真空管、平板式太阳能热水器，平板式的更加让消费者喜欢，节能效果也是很好，价格上可能会更贵一点但长期以来它是最棒的一款。

　　推荐阅读：各类型太阳能热水器工作原理
