太阳能热水工程系统设计基础知识(十)同程的计算(水力计算)——水表水头损失计算
作者:haotong 分类: 太阳能热水工程资料 浏览: 评论人数0人 【我来说两句】
-
太阳能热水工程系统统设计基础知识(十)同程的计算(水力计算)——水表水头损失计算
水表水头损失计算:
太阳能热水工程系统水表水头损失的计算是在选定水表的型号后进行的。水表的选择包括确定水表的型号及口径,水表类型应根据各类水表的特性和安装水表管段通过水流的水质、水量、水压、水温等情况选定。而水表口径在用水较均匀时,应以安装水表管段的设计秒流量不大于水表的公称流量来确定。水表的公称流量是水表允许在相当长的时间内通过的流量,也就是水表的额定流量。当用水不均匀,且连续高峰负荷每昼夜不超过2~3h时,可按设计秒流量不大于水表的最大流量来确定。水表的最大流量为水表只允许短时间内使用的流量,为使表使用的流量上限。

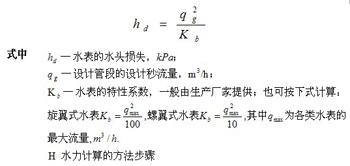

一、太阳能热水工程系统对于水表的水头损失可按下式计算:
首先根据建筑平面图和初定的给水方式,绘制给水管道平面图及轴侧图,列出水力计算表。然后:
1、根据轴侧图选择给水系统中的配水最不利点,以确定计算管路,若在轴侧图中难以判定配水最不利点,则应同时选择几条计算管路,分别计算各管路所需压力,其最大值为建筑内给水系统所需压力;
2、以流量变化处为节点,从配水最不利点开始,进行节点编号,将计算管路划分成几段管段,并得出两节点间计算管段的长度;
3、根据建筑的性质选择合适的设计秒流量公式,计算出各管段的设计秒流量;
4、根据管段的设计秒流量,查相应管材的热水管道水力计算表,在控制流速v在正常范围内的情况下,查出管径和单位长度的水头损失值。
5、将各数值列表,进行计算。
二、太阳能热水工程系统举例:某建筑为疗养院,共5层,10个淋浴喷头。建筑层高3米。入户管标高-1.0米。给水方式为:供热水箱在地下室,采用水泵直接供水。确定管道管径,水泵的流量和扬程。
首先绘制给水系统轴侧图。根据配水最不利点,确定计算管路。在流量变化节点,做节点标号,如图:

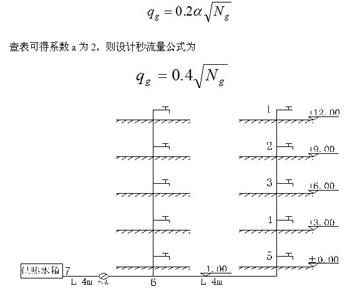

确定设计秒流量公式为:

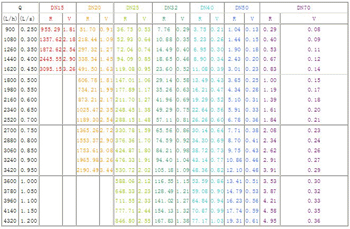

根据水力计算表,可以得出:

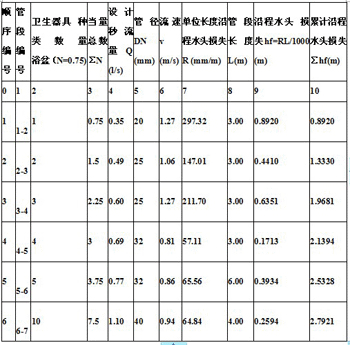

1.各管段的管径和流速,管段设计秒流量。
2.可以得出管道沿程水头损失之和为2.79m,取局部水头损失为沿程的30%,则管道总水头损失为:1.3X2.79=3.63m。
浩通太阳能热水器工程原创文章请注明转载自浩通能资料库,本文地址:http://www.haotongneng.com/blog/heater/63.html
