前面热水器资料库给大家介绍了太阳能热水工程开式系统(非承压系统)——单水箱系统(学校用水),接下来热水器资料库将继续为大家介绍太阳能热水工程开式系统(非承压系统)——24h双水箱系统(宾馆用水)
太阳能热水工程开式系统(非承压系统)——24h双水箱系统(宾馆用水)设计依据和设计标准
1、太阳能热水工程开式系统(非承压系统)——24h双水箱系统(宾馆用水)设计依据
现场情况
为青岛市黄岛开发区4星级酒店,集热器、水箱放在12层建筑的楼顶上,由于楼顶有通风管道及热水管道,可用面积非常有限,为满足贵方的需求必须在楼顶架高1.5米钢支架;楼朝向南方。
用水情况
24小时用水,太阳能热水需提供12层楼共有195个房间和旁边六层客房楼的33间房间用水,贵方要求供热水温要不高于55℃,一共有228个房间,每个房间有两个床位。根据楼顶情况及承重问题,贵方要求提供20吨热水。我方只负责集热部分,管路部分由贵方做;有管道循环,无增压。
辅助能源
电辅助能源(水箱里的电加热需要时贵方手动控制,在天气不好时要提前用低谷电加热水箱里的水储备起来满足热水供应)。
设计指标
以年日均总辐照为设计依据,拟安装61组JPS-30TX21-15°型三高集热站,总集热面积为329.4m2。在太阳辐照量为14508KJ/㎡,太阳能保证率为0.6的条件下,每天能将20吨水从基础水温10℃升高到45℃,能量不足时启动辅助能源加热。
气象资料
1、基础水温:10℃

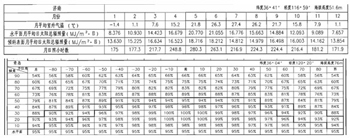

2、根据国家建筑标准设计图集——太阳能集中热水系统选用与安装(图集号06SS128)的设计气象参数,我们选取济南作为参考城市,其多年的气象参数如下:
当地集热器倾斜面上的年日均总辐照量为15.77MJ/ m2,集热面积补偿比为0.92
2、太阳能热水工程开式系统(非承压系统)——24h双水箱系统(宾馆用水)相关国家标准及行业标准
1、GB/T18713-2002《太阳能热水系统设计、安装及工程验收技术规范》
2、GB50015-2003《建筑给水排水设计规范》
3、GB/T17581-2007《真空管太阳集热器》
4、GB50017-2003《钢结构设计规范》
5、GB5009-2001《建筑结构载荷规范》
6、GB50207-2002《屋面工程质量验收规范》
7、GB50205-2001《钢结构工程施工质量验收规范》
8、GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》
9、GB50303-2002《建筑电气安装工程施工质量验收规范》
10、GB50300《建筑工程施工质量验收统一标准》
11、GB/T17049-2005《全玻璃真空太阳集热管》
12、GB50364-2005《民用建筑太阳能热水系统应用技术规范》
13、GB50345-2004《屋面工程技术规范》
14、GB/T20095-2006《太阳能热水系统性能评定规范》
15、GB/T4271-2007《太阳能集热器性能试验方法》
太阳能热水工程开式系统(非承压系统)——24h双水箱系统(宾馆用水)运行原理及说明
结合实际用水情况和楼顶有效利用面积,确定采用JPS-30TX21-15°型三高集热站及组合式水箱、控制系统等主要设备,来完成系统的各项功能。

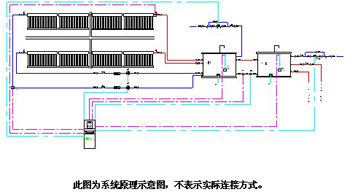

太阳能热水工程开式系统(非承压系统)——24h双水箱系统(宾馆用水)系统原理图
太阳能热水工程开式系统(非承压系统)——24h双水箱系统(宾馆用水)运行原理说明
1、自动上水:
a、定水位补水当A水箱的水位低于3水位且A水箱水温≤60度,打开DCF1补水至A水箱水温≥45度或水箱水位达到4水位,停止补水;
b、温控补水当B水箱水温≥48度,且水箱水位低于4水位,打开DCF2补水至4水位或水箱水温≤45度,停止补水;
c、低水位补水当A水箱水温>45度,且B水箱水位低于2水位,打开DCF1从A水箱强制补水至3水位停止
2、温差循环:
a、集热温差循环:当集热器温度高于集热水箱温度5℃(可设定)时,循环泵P1自动启动,温差小于2℃,循环泵停止;
b、水箱间循环:当保温水箱B中的温度低于集热水箱A的温度5℃时,水箱间循环泵P2开启,将A水箱中的热水顶入B水箱,当两水箱温差小于2℃时或B水箱达到设定温度,P2关闭,循环停止。
3、防冻电热:冬季当水箱温度低于10℃电加热自动启动,温度达到15℃时,停止加热;
4、防冻循环:冬季当集热管路中温度低于5℃时,系统控制循环泵开启进行循环,将水箱内热水打进集热器;当管道温度升高至10℃时,系统控制关闭循环泵,以防止循环管路冻堵(冬季使用)。集热器和A水箱及两水箱间管路采用防冻循环,防止冻堵。
5、高温断续循环:当集热器温度高于95℃,且仅高于水箱温度2~10℃范围内时,泵每循环10分钟,停20分钟(防空晒炸管)。
6、辅助加热:在设定时间段内若保温水箱B中的水温低于设定温度5℃时,辅助电加热对水箱中水进行加热,到达设定温度时停止。可手动控制。(用低谷电加热)
7、所有室外管路增加防冻带,以防止冬季温度过低造成管路冻堵。
8、温控补水:此功能可限制供水水箱的最高温度,防止由于冷水压力不稳造成烫伤人的现象,更大的保证了系统的安全性。
9、水处理装置:在循环泵后增加永磁材料的水处理装置,以起到防垢的作用,增加系统的使用寿命与可靠性。
在夏季天气很好时避免系统持续高温可以采用防晒网对集热器进行人工遮挡。
重要项校核计算及说明

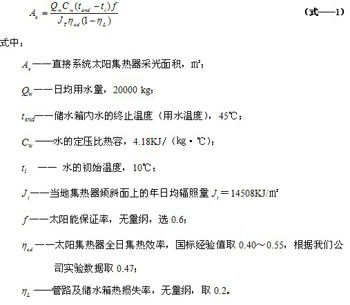

三高集热站提供能量计算公式
经计算得出=321.8㎡,系统安装61组JPS-30TX21-15°型三高集热站,总集热面积为329.4m2。在年日均太阳辐照量不低于14508KJ/㎡、太阳能保证率为0.6的条件下,每天能将20吨水从基础水温10℃升高到45℃,能量不足时启动辅助电加热。
三高集热站安装说明
1、两台相邻三高集热站间距180mm;
2、固定说明
三高集热站安装固定需制作基础,三高集热站基础制作需根据现场情况定,安装三高集热站后,需能抗10级风载荷。
三高集热站的安装和固定为在楼顶焊接钢支架,并由专业施工人员完成。钢支架焊接和固定必须牢固,为满足强度要求,支架要做防腐处理。水泥墩可根据实际情况预留。
避雷说明:
太阳能系统安装,必须有防雷措施,根据建筑的避雷情况及设备安装布置确定。

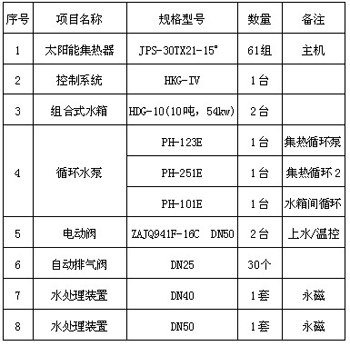

浩通太阳能热水工程开式系统(非承压系统)——24h双水箱系统(宾馆用水)方案主要设备明细
