空气能热水器 安装方法图文详解(附:空气能安装步骤示意图及视频教程)

　　一、【空气能热水器安装】施工管理

　　1、施工流程

　　安装流程

施工管理——拆包检查——安装位置勘查——主机安装——冷媒管施工——水路管道安装——电器安装——机组调试——验收——日常维护

　　PS：

　　问：家里是老房子，不容易改变热水管路与地面外观，是不是也可以装空气能热水器?

　　答：可以。

　　2、安装工具及材料准备

安装前工具的准备

工具的准备

　　※材料堆放应整齐有序，两端面必须封口，确保清洁，放置场所应通风干燥。

　　PS：

　　问：房子正在装修，什么时候是考虑空气能热水器的最佳时间?

　　答：在水电工进场之前。为了保证最佳的使用效果，在水电工进场之前，请管道技术人员上门勘察现场，设计热水管道走向，并确定空气能热水器最优的安放位置。待水电铺设完毕，沐裕空气能热水器只要接上水管、插上电源就可以

　　
二、【空气能热水器安装】拆包检查

　　1、主机拆包检查

拆包检查

　　2、主要附件检查

空气能主附件检查

　　3、水箱拆包检查※主机拆包前应先核对机组型号是否与用户所需型号一致，确认无误后再拆包。

水箱拆包检查

　　※根据装箱单内容检查机组随机文件和配件是否齐全;机组配件是否有运输损坏。

　　※水箱拆包前应先核对水箱型号是否与用户所需型号一致。

　　※拆包后根据装箱单清点随机组文件和配件;检查机组配件是否有运输损坏;附件应妥善保管。

　　PS：

　　问：空气能热水器的水箱与主机最好的安放位置在哪里?

　　答：空气能水箱最好安放在阳台、飘窗。据统计，90%的客户将空气能安放在这些位置。这样的优点在于不占用室内空间，稳固安全，足量的热水贯通家里整个热水管道系统。空气能主机最好安放在通风、向阳的地方。空气能热水器从空气能中吸收热量，飘窗或外挂墙面等方式，可以让主机尽可能从空气中吸收热量，提高制热效率。

　　
三、【空气能热水器安装】安装位置勘查

　　1、主机安装空间要求

安装位置勘察

　　※主机顶部空间距离应≥500mm，右侧铜管连接侧空间距离应≥600mm，左侧空间距离应≥200mm.

　　PS：

　　问：家里已经有了其他类型热水器，能不能改造成空气能热水器?

　　答：可以。空气能热水器相比其他热水器优势明显，改造时只需将之前热水管道中的接口与空气能热水器的热水出口接通即可。

安装位置勘察

　　※正面出风口不应该有障碍物，应有≥1500mm空间，背面应保留≥300mm空间。

安装位置勘察

　　PS：

　　问：空气能热水器出水对水压有没有特殊要求?

　　答：对水压没有特殊要求。空气能热水器水箱是承压式水箱，只要自来水有压力，出来的热水就有压力，不存在对水压的特殊要求。

　　2、水箱安装空间要求

水箱安装空间要求

水箱安装空间要求

水箱安装空间要求

　　※水箱安装应确保顶部保留≥500mm的空间距离，与主机高度差小于3米，且连接长度不能超过8米;安装区域必须有建筑地漏，以确保污水和安全阀泄水能顺畅排走。

　　PS：

　　问：如果空气能热水器水箱安放在二楼，用水点却在三楼，这样热水能不能上去

　　答：可以。空气能热水器出水点出水靠自来水自身的压力，只要自来水能到三楼，热水就能到三楼。

　　
四、【空气能热水器安装】主机安装

　　1、主机支架安装

主机支架安装

主机支架安装

主机支架安装

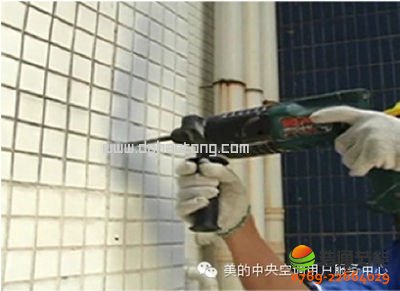

　　※用安装支架对准墙体，再用油笔在打孔位置画上标记，根据标记空位在墙上打孔，打入膨胀螺栓挂上组装好的支架，并用螺母固定牢固。

　　PS：

　　问：空气能热水器对电源线有没有特殊的要求?

　　答：空气能热水器显著节能，功率与普通热水器相比较小，一般家庭使用的电源线即可。以200L空气能热水器为例，额定功率为1250W，普通家庭使用的2.5mm2电源线就可以满足需要。

　　2、主机就位安装

主机就位安装

主机就位安装

主机就位安装

　　※在安装主机前应在支架的4个支撑角处放上减震垫，然后再用螺栓将主机拧紧。

　　※安装完成后，确认安装是否牢固、水平;并用冷凝水出水接管和密封圈连接在主机底部。

　　PS：注意室外机安装

　　1、空气能室外机的安装与空调室外机安装要求相同。可安装在外墙、屋顶、阳台、地面上。出风口应避开迎风方向。

　　2、室外机与储水箱之间距离不得大于5米，标准配置为3米。

　　3、室外机与四周墙壁或其它遮挡物之间距离不能太小。

　　4、如果装雨棚保护空气能以防止风吹日晒，则应注意保证室内机换热器的吸热散热不受阻碍。

　　5、室外机应安装在基础坚实的地方，并确保直立安装，并用地脚螺栓固定。

　　
五、【空气能热水器安装】冷媒管安装

　　1、冷媒管安装

美的冷媒管安装

冷媒管安装

空气能冷媒管安装

冷媒管安装

冷媒管安装

冷媒管安装

　　※用割管刀切割相应规格长度的冷媒铜管。

　　※将端口毛刺、铜管内的铜屑处理干净。

　　※用扩口器扩喇叭口，管口应平整无毛刺，喇叭口应无变形和裂纹。

　　※先分别将冷媒管高压管、低压管套上保温管并缠绕防晒胶布。

　　※再将冷媒管高压管、低压管并一起缠绕防晒胶布。

　　※冷媒管路较长时，应使用卡箍或设置吊架固定管路

　　※冷媒管的固定卡箍或吊架的间距应不大于1米，安装好的卡箍或吊架应排列整齐。

　　PS：注意储水箱的安装

　　储水箱的安装要求简单得多，只要找一个基础结实的地方就可以了。要注意的是，在进水管与储水箱之间须装一个单向阀，防止热水倒流;而在储水箱于出水管之间须装一个泄压阀，防止储水箱内水压过高。此外，在水箱中间记得安装温度传感器

　　2、冷媒管与主机连接

冷媒管与主机连接

　　※冷媒管连接主机时先将截止阀螺帽拧开，再将扩口铜管连接螺帽与截止阀对接，用扳手将螺帽拧紧，再用双扳手紧固螺帽。

冷媒管与主机连接

　　※连接或拆下冷媒管路时，必须同时使用双扳手，一个扭力扳手固定主机截止阀，另一个扭力扳手拧紧或拧开螺帽。

　　3、冷媒管与水箱连接

冷媒管与水箱连接

冷媒管与水箱连接

　　※将扩口铜管连接螺帽与水箱铜管连接头对接，并用扭力扳手拧紧;扭紧力要均匀，防止水箱铜管连接头变形或因扭力过大，导致水箱铜管连接头被拉裂。

　　PS：注意压缩机排空

　　压缩机在使用之前，一定要将管道空气全部排出，否则会损坏压缩机和管道。排空具体步骤需要专业师傅利用真空泵进行操作，一般消费者切勿自行操作。

　　
六、【空气能热水器安装】水路管道安装

　　1、冷、热水管连接

冷，热管连接

冷，热管连接

冷，热管连接

冷，热管连接

　　※用卷尺测量出使用的水管长度，并做好记号，再使用剪管刀剪切水管。

　　※使用热熔器进行PPR管连接，在管材连接端，应做好熔接深度标记。

　　※待PPR管加热完成后，应迅速将管材平稳、均匀的沿直线互相对接插入管材中，待冷却后才能松手。

冷，热管连接

冷，热管连接

冷，热管连接

　　※将热水管路套上保温棉后再缠上防晒胶布，以防保温棉老化，保温棉应与水管大小相匹配。

　　※在连接冷、热水管时，为确保管道连接的紧密性，应在连接管口缠绕生料带。

　　PS：空气能热水器水箱可随安装在室外的阳台、平屋顶、地面或室内的厨房、卫生间等位置，应尽可能安装在靠近用水点及热泵主机的位置，以减少管路热损失，同时要安装在可排水的地方。

　　1、水箱采用的是先进的聚氨脂发泡保温技术，但考虑到热量微小散失，还是应尽可能放置在室内不通风的位置。

　　2、水箱必须座地式直立安装，安装基础必须坚实牢固，承重能力应大于水箱运行重量的两倍，严禁挂墙安装。

　　3、因为主机配置的循环水泵不具备吸程，所以水箱的安装位置不要低于室外主机，考虑到扬程有限，也不要过高于室外主机。

　　4、热水箱必须安装安全阀和单向止回阀，安全阀保持与大气相通，不得有任何堵塞。

　　5、水箱周围应留大于600mm的安装维修空间。

　　2、管路附件连接

管路附件连接

管路附件连接

管路附件连接

管路附件连接

管路附件连接

　　※制热水时，水箱内冷水受热膨胀，安全阀泄压口有水流出属于正常现象。

　　※水箱安装在室内时，排污管及安全阀出水口应连接PPR管，并将管道引接至地漏处，避免水浸泡室内地板等。

　　※进水管侧和排污口应安装截止阀，以方便清洗排污和检修。

　　※为防止杂异物质进入水箱，应在进水端进水管上安装Y型过滤器。

　　※当用户家自来水压力大于5Kgf/cm2时，应安装减压阀降低进水压力，把进水压力控制在3Kgf/cm2左右。

　　PS：一般来说，主机可悬挂于墙体之上，不占用地面，而立式水箱则需要一定的地面面积来摆放。水箱直径或长宽多在42-75cm之间，水箱高度则在100-180cm之间。所以水箱放置位需要预留略大于所选型号水箱直径的地面空间。

　　
七、【空气能热水器安装】电器安装

　　1、线控器安装过程及注意事项

　空气能热水器KJR-22B线控器安装过程

空气能热泵热水器线路安装

　　空气能热水器KJRH-86A/T线控器安装过程

KJRH-86A/T线控器安装过程

　　◎注意事项

　　※不得安装于高温、高湿的场所，例如：浴室、厨房等。

　　※安装在室外时，必须加装不透明防雨保护盒，以防线控器被阳光照晒或被雨淋。

　　※不得靠近易燃、易爆或有明火的地方。

　　※线控器通讯线与强电线应相隔50mm以上走线。

　　2、水箱传感器安装

水箱传感器安装

空气能热泵热水器水箱传感器安装

水箱传感器安装

空气能热泵热水器水箱传感器安装

水箱传感器安装

空气能热泵热水器水箱传感器安装

　　※水温传感器线路必须用PVC管或塑料波纹管做好保护，保护管两端用胶布缠紧，以防水汽渗入。

　　※为避免温度出现偏差，感温包应使用导热硅胶作为介质，将导热硅胶填满水箱盲管，再将感温包表面涂抹导热硅胶后插入盲管。

　　※感温包必须插入盲管底部，插入深度应不小于500px，再依次拧紧感温包盲管螺帽。

　　※用胶布缠紧感温包螺帽，以防水汽渗入。

　　PS：分体式空气能可一起安装在阳台、露台、外墙、楼顶、地面等空气流通处。也可将水箱单独放置在厨房、洗手间，而主机则安装在靠近水箱的外墙上。主机与水箱之间的连接铜管标准配置为3米，过长不利于冷媒循环。

　　3、电源线路安装

空气能热泵热水器电源线路安装

电源线路安装

空气能热泵热水器电源线路安装

电源线路安装

空气能热泵热水器电源线路安装

电源线路安装

　　※电源线与通信线应分别使用PVC管或塑料波纹管分开走线。

　　※电源线连接应使用PVC管或塑料波纹管做好保护，两端用胶布缠紧，以防水汽渗入。

　　※电源线与主机连接，应使用压线端子连接，确保各端子连接可靠，零、火线不能接反且必须正确可靠接地。

　　※主机电源线接好后，连接线控器线路及水温传管器线路，再盖上电控盒。

　　PS：排水进水系统

　　空气能热水器的安装使用，必须有两大要点，那就是排水和进水系统。先来说排水系统，空气能热水器在工作过程中，会有泠凝水排出，这个时候我们所选择安装的位置必须要有地漏和排水管道等，避免这些排出的水无法流出，给空气能热泵热水器的使用带来很大不便。其次进水系统也是非常重要的，空气能热泵热水器的使用必须要即使的上水，而且在安装排水管道时，一定要选择直径比较大的管道，这样可以防止在使用热水时出现冷热不均的问题。

　　
八、【空气能热水器安装】机组调试

　　1、热水机组调试要点

空气能热泵热水器机组调试要点

机组调试要点

空气能热泵热水器机组调试要点

机组调试要点

空气能热泵热水器机组调试要点

机组调试要点

空气能热泵热水器机组调试要点

　　※系统抽真空：抽真空时压力表一端连接外机高压阀或低压阀表接头，保证连接可靠。

　　※观察压力表，当压力达到-0.1MPa时，完全关紧压力表，停止抽真空并保压30分钟以上，观察压力表指针是否回升，如回升，则需要查漏并修复，再重新抽真空和保压工作。确认系统保压正常后，打开主机高、低压截止阀。

　　※管道排空：关闭排污阀，打开自来水进水阀及用户端用水阀进行排空，管道中有空气时，则出水会断断续续，直至有正常自来水流出时，关闭用户端用水阀，排空完毕。

　　※机组试运行检查：在开机前应先按下漏电保护开关试验按钮，检查漏电保护器动作是否正常，若正常，按下线控器开机键、调节温度;观察机组运行压力是否正常;保证无异常震动声音，且温升正常。

　　PS：电路问题

　　空气能热泵热水器虽然不需要电能来支持加热，但是在工作过程中也需要使用到电源，此时我们在安装空气能热泵热水器时，一定要将电源电路排列到位，同时还要选择品质好的电源插座等，最好在电源插座的周围安装防水盒，这样可以有效的保护整个电源电路的安全性。

　　
九、【空气能热水器安装】日常维护

　　1、水箱定期清洗【空气能热水器】

　　为了保证热水水质，请按下列步骤定期清洗水箱：

　　(1)关闭进水截止阀;

　　(2)打开排污截止阀;

　　(3)打开用户端水龙头，待水箱内的水排放完毕;

　　(4)打开进水截止阀冲洗水箱，待排污口排出的水质变清后，关闭排污截止阀;

　　(5)排出水箱和管路内的空气，排空完毕后可以正常使用热水。

　　PS：安装位置

　　空气能热水器的安装与普通热水器不同，由于它本身的加热原理，因此我们在安装时一定要选择合适的位置。既然是空气能热水器，那么安装的位置必须要有充分的空气，所以最好将空气能热水器安装在半开放的阳台上。这样热水器即能够充分接触室外的空气，同时还能够将空气转换之后剩余的能量直接排进室内，尤其是现在天气比较炎热，可以充分改善室内的空气温度。那么也有一份房屋的阳台是全封闭的，此时想要安装空气能热泵热水器时，我们需要将热水器放置到室外的露台上，或者是屋顶的位置，总之无论我们选择什么安装位置，首先就要选择离室内最近的位置，这样不仅可以随时使用热水，同时还能够将冷空气更好的利用。

　　2、【空气能热水器】水箱、水路管道安全保护

　　(1)机组长时间闲置时，应排空水箱和管路中的水，再关闭各个阀体;

　　(2)冬季环境温度较低的地方，机组绝对不允许断电，断电前要先排空水箱和管路中的水，再关闭各个阀体，防止水箱、水管冻裂或机组部件损坏。



　　十、空气能热水器安装视频教程

　　美的空气能热水器安装视频教程

　　芬尼空气能热水器安装视频教程



　　推荐阅读：太阳能热水器安装步骤及注意事项(附太阳能热水器安装视频教程)

浩通热水工程官网文章地址：http://www.haotongneng.com/news/kqrb/anzhuang-baike.html
