热泵冷热转化原理及其系统构成

　　空气能热泵工程 工作原理：热泵能量转换，是利用压缩机的作用，通过消耗一定的辅助能量(如电能)，在压缩机和换热系统内循环的制冷剂的共同作用下，由环境热源(如水、空气)中吸取较低温热能，然后转换为较高温热能释放至循环介质(如水、空气)中成为高温热源输出。在此因压缩机的运转做工而消耗了电能，压缩机的运转使不断循环的制冷剂在不同的系统中产生的不同的变化状态和不同的效果(即蒸发吸热和冷凝放热)，从而达到了回收低温热源制取高温热源的作用和目的。

　　热泵制热原理：热泵热水器是空调器的演变产品，在制冷系统中装上电磁四通阀(又称换向阀)，通过四通阀的切换方向，改变制冷剂的流动方向， 空调器就能制热。压缩机排出的高温高压蒸汽状的制冷剂流向保温水箱里的冷凝器，将热量传给通过水箱的自来水，然后通过膨胀阀节流降压，在室外热泵主组的蒸发器中蒸发吸热，用工质吸收室外空气中的热量。热泵热水器就是这样吸收室外空气中的热量，向保温水箱内自来水传递，它比单纯用电加热器制热更能省电、快速、安全，且室外热能潜力无限大。

　　热泵制冷原理：在夏季空调降温时，按制冷工况运行，由压缩机排出的高压蒸汽，经换向阀(又称四通阀)进入冷凝器，制冷剂蒸汽被冷凝成液体，经节流装置进入蒸发器，并在蒸发器中吸热，将室内空气冷却，蒸发后的制冷剂蒸汽，经换向阀后被压缩机吸入，这样周而复始，实现制冷循环。

　　热泵原理让空气源热泵成为节能产品，满足用户供暖、制冷、热水的三方面需求。

　　热泵工作原理

　　热泵能量转换，是利用压缩机的作用，通过消耗一定的辅助能量(如电能)，在压缩机和换热系统内循环的制冷剂的共同作用下，由环境热源(如水、空气)中吸取较低温热能，然后转换为较高温热能释放至循环介质(如水、空气)中成为高温热源输出。在此因压缩机的运转做工而消耗了电能，压缩机的运转使不断循环的制冷剂在不同的系统中产生的不同的变化状态和不同的效果(即蒸发吸热和冷凝放热)，从而达到了回收低温热源制取高温热源的作用和目的

　　热泵系统构成

　　热泵(制冷)系统主要由压缩机、蒸发器、冷凝器和节流阀组成。

　　热泵实质上是一种热量提升装置，它本身消耗一部分能量，把环境介质中贮存的能量加以挖掘，提高温位进行利用。

　　压缩机 ：起着压缩和输送循环工质从低温低压处到高温高压处的作用，是热泵(制冷)系统的心脏。

　　蒸发器 ：是输出冷量的设备，它的作用是使经节流阀流入的制冷剂液体蒸发，以吸收被冷却物体的热量，达到制冷的目的。 

　　冷凝器： 是输出热量的设备，从蒸发器中吸收的热量连同压缩机消耗功所转化的热量在冷凝器中被冷却介质带走，达到制热的目的。 

　　膨胀阀或节流阀： 对循环工质起到节流降压作用，并调节进入蒸发器的循环工质流量。

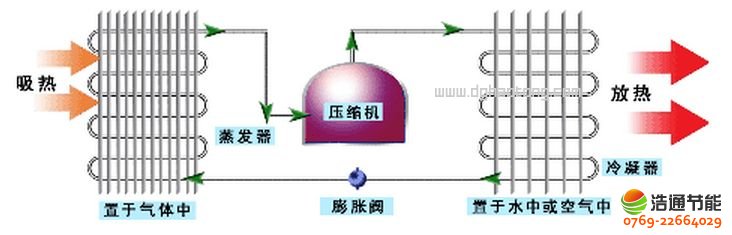

　　原理演示

　　热泵系统就是一个致冷系统，冷剂经压缩后在较高压力下冷凝，放出的热量供再沸器中的物料汽化;被液化的冷剂经过膨胀，在低压下汽化，汽化时将塔顶冷凝器的热量移去。致冷相当于一个热库，通过冷凝与汽化将塔顶的低温位热送到高温位利用，整个系统因而得名热泵(Heat Pump)。

浩通热水工程官网文章地址：http://www.haotongneng.com/news/kqrb/rblrzhylxtt.html
