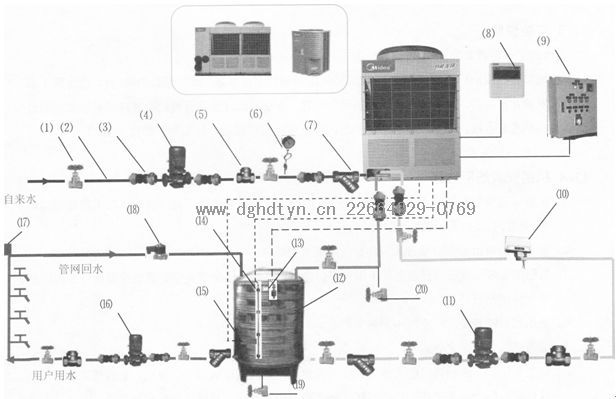

单台空气能热泵热水工程系统机组连接示意图(图片中各连接处详细介绍如下)
(1)手动闸阀 (2)PPR管道 (3)软接 (4)冷水增压水泵(5)止回阀 (6)压力表
(7)Y型过滤器(80目,随机附件1个) (8)16B线控器 (9)配电柜 (10)靶流开关
(11)循环水泵 (12)热水箱 (13)防溢流开关 (14)四段水位开关 (15)水箱温度传感器
(16)热水供水泵 (17)回水温控器 (18)回水电磁阀 (19)集水箱清洗阀 (20)机组清洗阀
空气能热泵热水机组连接示意图运行说明:
1、空气能热泵热水机组直热产水:当热水箱水位开关(14)检测到水位低于设定水位的下一格时,如设定水位为满格时,则低于第三格水位,则开启直热产水模式。此模式下冷水增压水泵(4)开启,主机开启,水在机组加热(40。C~60。C)后从顶部进入水箱,直到水位开关检测到水位达到第四格时,停止直热产水。
2、空气能热泵热水机组循环保温:当水箱的水位开关(14)检测到水位高于设定水位的下一格时,且水箱温度传感器(15)检测到水箱温度低于循环设定温度(30。C~48。C)时,则开启循环保温模式。此模式下热水循环泵⑩开启,靶流开关⑨检测有水流信号后,开启主机,水被加热(温升5℃左右)后从顶部进入水箱。直至水箱温度达到设定温度停止机组,或者中途用水使水位低于设定水位下一格时,停止循环保温模式,进入直热产水模式。
3、空气能热泵热水机组供热水:当用户用水末端打开,管道中水压力下降,此时热水供水泵(15)开启,热水就可源源不断供往龙头。当所有用水末端关闭,则管道水压增大,大了一定值时,热水供水泵停止。
(此种方式需工程中实现,热泵主机没有这块的控制。这种供热水方式只是其中一种,还有其它供热水方式根据不同的工程选择不同的方式)
4、空气能热泵热水机组管网回水:当回水温控器(16)检测到管道中水温低于回水温度下限(可40。C~45 0c设定),控制回水电磁阀(17)打开。此时热水供水泵(15)开启。热水打入到管道中,凉水被打回到水箱。当温控器检测到水温高于回水温度上限(可45。C~50。C设定)关闭回水电磁阀,之后关闭热水供水泵。停止网管回水。
(此种方式需工程中实现,热泵主机没有这块的控制。这种管网回水方式只是其中一种,还有其它管网回水方式根据不同的热水工程选择不同的方式)
浩通热水工程官网文章地址:http://www.haotongneng.com/news/kqrb/single-unit-connection-standard.html
