惠州中南化工10吨太阳能热水工程招标方案、惠州中南化工10吨太阳能工程招标方案、惠州中南化工10吨太阳能热水器工程招标方案

　　太阳能热水工程招标方案——目 录

　　一、本工程设计依据

　　二、本工程设计特点和参数

　　三、本工程设计方案主要内容

　　四、工程材料及报价

　　五、售后服务

　　六、本工程投资效益测算

　　七、本太阳能集热工程系统重量与楼面承载

　　附：10吨太阳能集热工程工艺原理及控制示意图

　　太阳能热水工程招标方案一、工程设计依据

　　1、GB/T6424-2002《真空管型太阳能集热技术条件》

　　2、GBJ17-88《钢结构设计规范》

　　3、GBJ15-88《建筑给水排水设计规范》

　　4、GB/T17049-1997《全玻璃真空太阳集热管》

　　5、GB/T17581-1998《真空管太阳能集热器》

　　6、本方案用户对使用热的一般要求

　　太阳能热水工程招标方案二、本工程设计特点和参数

　　㈠、本工程设计特点

　　1、本系统采用单元式太阳能集热器，集热组件选用全玻璃真空集热管。

　　2、本系统采用燃油锅炉(用户原有)作为辅助加热装置;以解决在日照不足情况下的热水供应问题，确保在阴雨天的正常使用。

　　3、系统设计了定温集热和二次循环集热相结合的储热方式，以提高太阳能集热效率，减少辅助加热能耗，保证晴天产水温度达50-80℃。

　　4、系统具备抗风能力，且符合环保、消防要求。

　　5、系统安装时不损坏楼面，运行中不超过楼层承载能力。

　　㈡、本工程主要设计参数：

　　项 目 内 容

　　日产热水总量 约10吨

　　用水温度 50-80℃(可自行设定)

　　集热器数量 32单元集热器，1792支真空集热管(每单元56支)

　　保温层厚度 50mm-55mm

　　辅助加热装置 燃油锅炉(用户原有)

　　太阳能热水工程招标方案三、本工程设计方案主要内容

　　1、太阳能集热工程系统构成：整个系统包括主体工程和辅助工程;

　　主体工程主要由集热单元矩阵、不锈钢保温储水箱、水箱底座、集热器支架、钢构整体升高支架、管配件、泵、阀、电器件及线缆等组成;

　　辅助工程由燃油锅炉(用户原有)及管配件等辅助加热装置组成。

　　2、本系统工作原理：

　　本系统采用定温集热、二次循环集热和燃油锅炉辅助加热获取热水;

　　定温式集热：本系统的冷水源取用用户原有的60吨冷水池;采用自吸泵将冷水加入集热器，在集热器中受太阳能辐射加热。当集热器水温达到设定温度(45-55℃)时，智能控制器使补冷水电磁阀打开，冷水进入太阳能集热器，同时将集热器内达到设定温度的热水顶入储热水箱;当集热器内水温低于设定温度时，智能控制器使补冷水电磁阀关闭。如此不断将达到设定温度的热水顶入储水箱中储存。

　　二次循环集热：当储热水箱水满时，智能控制器命令太阳能集热系统自动转入二次循环：当太阳集热器水温高于储热水箱水温时，循环泵自行启动，将储热水箱的较低温度的水泵入太阳能集热器继续加热，同时将集热器内较高温度的热水顶入储热水箱;如此反复，通过使储热水箱水温升高的方法储存太阳集热器吸收的太阳能。当用户使用热水，使储热水箱的水位下降后，智能控制器使太阳能集热系统自动转入定温集热方式。

　　辅助加热：当太阳日照不足致使储热水箱的水温没有达到设定的参数时，用户可启动燃油锅炉装置进行加热，确保用户有足量的洗浴热水。

　　太阳能热水工程招标方案四、工程材料及报价

　　㈠真空管集热块：32单元，计121856元。

　　包括：全玻璃真空集热管：桑普牌Φ47-1500型1792支;SU304不锈钢管托：1792孔;SU304不锈钢聚氨酯保温联箱：1792孔;钢构集热器支架;塑料托、挡水圈：1792付;

　　㈡管配件及保温材料：计2500元

　　包括：铝塑管Φ25、铝塑管铜配件;PP-R管、Φ32管、PP-R管配件、Φ32内牙直接、内牙三通、内牙弯头、Φ32直接、三通、弯头、止回阀、镀锌管件、生料带、密封胶、PF保温材料及扎带等。

　　㈢水泵、阀：进口格兰夫(荷兰)循环水泵3台、电磁阀：2寸型2只，计3600元。

　　㈣钢构整体升高支架：10000元。

　　㈤控制系统：3000元。

　　㈥不锈钢/聚氨酯保温储热水箱5吨×2台：计24000元

　　㈦运输、搬运吊装费：3600元

　　㈧安装设计费：6000元

　　㈨不可预见费：3000元

　　合计：177556元 税：10650元 合计：188206元

　　太阳能热水工程招标方案五、售后服务

　　为了让需方在得到优质样板工程的同时能够在使用过程中享受周全快捷的售后服务，确保工程施工安全和运行安全，我方特作如下承诺：

　　1、本工程的设计文件、图纸、方案和记录、合同书等，全部由我方建立专门档案，以备养护和维修之用。

　　2、保证所有的施工、设备材料均符合国家有关标准及规范。

　　3、工程竣工后，我公司培训需方管理人员1-2名，使其熟练掌握太阳热水系统的操作，并指定专人负责需方太阳能系统的售后服务，协助需方管理人员管理热水系统，发现问题及时处理和反映。

　　4、本工程竣工后，三年内免费保修，长期优惠维修(只收材料成本费)。

　　5、我方施工人员经过专业培训，积累了丰富的安装施工经验，在施工过程中严格遵守施工操作规程，采取了相应的保险(意外伤害险)、保护(安全带、安全帽、防滑梯等)措施，并在施工现场配有安全员监护施工。

　　太阳能热水工程招标方案六、本工程投资效益测算

　　本测算针对本工程太阳能制热能力与燃油锅炉燃烧0#柴油的制热能力相比较：

　　1、1公升0#柴油的燃烧值约8208大卡;

　　2、本太阳能集热工程一个工作日可制热能约1610888大卡(在太阳辐射≥750W/m2、平均日照时数≥7.5小时);

　　3、本太阳能集热工程一个工作日在太阳辐射照度≥750W/m2、平均日照时数≥7.5小时的制热能力约相当于196公升的0#柴油充分燃烧所产生的热量。

　　4、按目前市售价0#柴油4.25元/公升计算、按年均太阳日照天数约260天计，本太阳能集热工程理论上年可节省0#柴油燃烧费用约22万元左右。

　　5、原宾馆共有客房67间，每天用热水10吨，每天烧0#柴油200公升，主要用于客房、空调，每天费用在(200升*4.25元)850元，按50%计，425元*260天=110500元，全年合计节省110500元。

　　结论：本太阳能集热工程运行一年半的时间可收回初期投资。

　　太阳能热水工程招标方案七、本太阳能集热工程系统重量与楼面承载

　　1、本太阳能集热工程设备总重5000kg，冷热炎总重约10000kg;

　　2、建筑设计楼面承重约为120kg/m2;

　　3、本太阳能集热工程系统安装楼面的面积为210m2;

　　本太阳能集热工程系统的运行载荷约为70kg/m2。

　　浩通节能设备有限公司——东莞地区太阳能工程，太阳能热水工程，太阳能热水器工程，空气能热泵热水工程 ，空气能热泵 工程，空气能热水器 工程，太阳能+热泵工程，太阳能热泵 工程的领跑者。

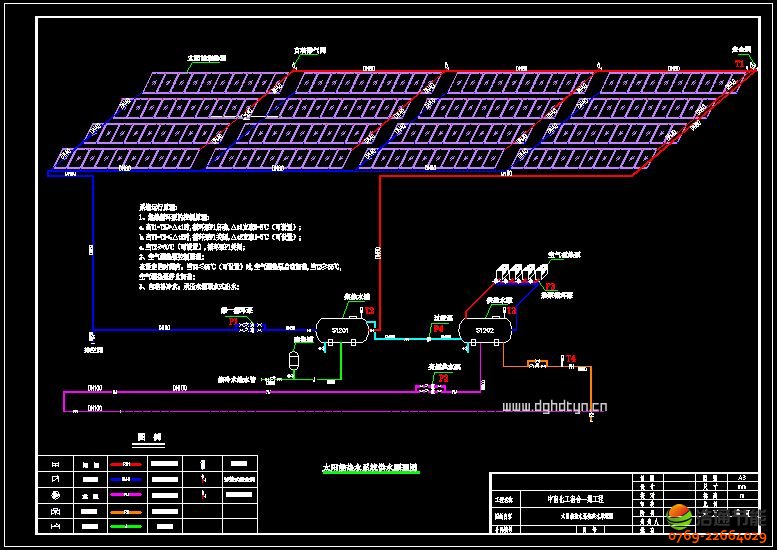

　　惠州中南化工10吨太阳能热水工程招标方案设计图、惠州中南化工10吨太阳能工程招标方案设计图、惠州中南化工10吨太阳能热水器工程招标方案设计图
