　　空气能热泵热水工程系统管道水力计算标准

　　空气能热泵热水工程系统主水管选择完后必须进行水力计算，若水侧管路阻力大于所选水泵扬程，则必须重新选择较大的水泵，或者将水管加大一个尺寸。

　　空气能热泵热水工程系统水力计算具体内容请参考专业书籍及设计规范。

　　☆以下是关于空气能(源)热泵热水工程系统水力计算公式——海澄一威廉公式简单的应用。

　　根据《建筑给水排水设计规范》(GB50015—2003)，用空气能热泵热水工程系统水力计算公式——海澄一威廉公式进行沿程水头损失计算。

　　式中i一单位管道的水头损失，mH20/m;

　　q一流量，m3/s;

　　dj一管道计算内径，m;

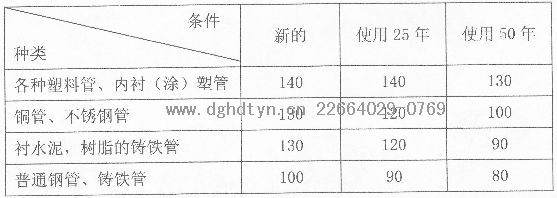

　　C一海澄一威廉系数(见下表)。

　　注：当空气能热泵热水工程系统管径为DN15～20时流速限于1.Om/S，当太阳能热水工程系统管径为DN25～40时流速限于1.2m/S，当太阳能热水工程系统管径为DN50～70时流速限于1.5m/S，当太阳能热水工程系统管径为DN80及其以上时流速限于1.8m/S。

　　☆空气能热泵热水工程系统局部水头损失：宜按管道的连接方式，采用管(配)件当量长度法计算。当管道的管(配)件当量长度资料不足时，可按下列管件的连接状况，按管网的沿程水头损失的百分数取值：

　　(1) 空气能热泵热水工程系统管(配)件内径与管道内径一致，采用三通分水时，取25%～30%;采用分水器分水时，取15%～20%。

　　(2) 空气能热泵热水工程系统管(配)件内径略大于管道内径，采用三通分水时，取50%～60%;采用分水器分水时，取30%～35%.

　　(3) 空气能热泵热水工程系统管(配)件内径略小于管道内径，管(配)件的插口插入管口内连接，采用三通分水时，取70%～8%;采用分水器分水时，取35%～40%。
